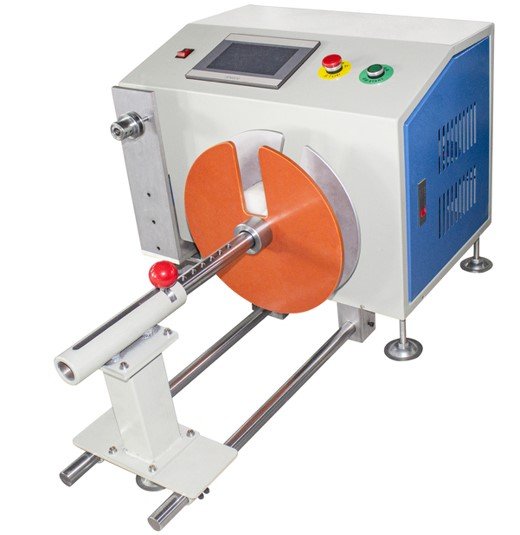

Automata rendezett kábeltekercselő WPM-2024L
Automata rendezett kábeltekercselő WPM-2024L Thumb

Automata rendezett kábeltekercselő WPM-2024L

  • Termékmodell: WPM-2024L

  • Specifications

    Automatikus elrendezésű tekercselő gép WPM - 2024L
    Tekercselés belső átmérőtartománya: 50 - 200 mm
    Tekercsek száma: Állítható
    Maximális tárcsaátmérő: 320 mm
    Elrendezési löket: Standard 120 MM (opcionális 200 mm)
    Bemeneti feszültség: AC 220V 50HZ / 60HZ, AC 110V 50HZ / 60HZ. A speciális feszültség testreszabható.
    Névleges teljesítmény: Kevesebb, mint 800 W
    Terhelhetőség: 15 kg
    A gép maximális méretei: 900 * 600 * 450 (MM)
    Nettó súly: 60 kg
    Bruttó súly: 65 kg
  • Ajánlatkérés

Automatikus elrendezésű tekercselő gép WPM-2024L

Ez a fejlett tekercselő gép a funkciók és képességek széles skáláját kínálja. A gép tekercselésének belső átmérője 50 és 200 milliméter között van, rugalmasságot biztosítva a különböző tekercselési követelményekhez. A tekercsek száma az egyedi igényeknek megfelelően állítható. A 320 milliméteres maximális tárcsaátmérővel könnyedén képes kezelni a nagyobb tárcsákat. Az elrendezési löket két változatban kapható - a standard 120 milliméteres és az opcionális 200 milliméteres.

A gép bemeneti feszültsége lehet AC220V 50 Hz-en vagy 60 Hz-en, vagy AC110 V 50 Hz-en vagy 60 Hz-en. Ezenkívül speciális feszültségek testreszabhatók, hogy megfeleljenek az adott elektromos követelményeknek. A gép névleges teljesítménye kevesebb, mint 800 watt, ami hatékony energiafogyasztást biztosít. Teherbírása 15 kilogramm, így alkalmas különféle anyagok kezelésére. A gép maximális mérete 900 x 600 x 450 milliméter, kompakt, mégis funkcionális kialakítást biztosítva. A gép nettó tömege 60 kilogramm, bruttó súlya 65 kilogramm.

Fő elektromos alkatrészek:
1. A gép tekercselő mechanizmusát egy 750 wattos szervomotor hajtja, reduktorral kombinálva. Ez a kombináció precíz és megbízható tekercselési műveleteket biztosít.
2. A vezérlőrendszer egy PLC-ből és egy érintőképernyős integrált gépből áll, amely intuitív vezérlést és egyszerű kezelést kínál.
3. A csúszó vezetősín a japán NSK-ból származik, amely kiváló minőségéről és tartósságáról ismert.
4. Az állvány és az alváz házi készítésű, biztosítva a stabilitást és a tartósságot.
5. 2 relével és egy OMRON érzékelőkészlettel van felszerelve a pontos érzékelés és vezérlés érdekében.
6. A stabil áramellátás biztosítása érdekében egy tápegység is létezik.
7. A vonalmechanizmus egy lépcsős állványos dugattyús vonalpéldát alkalmaz, amely hatékony huzalelrendezést biztosít.

Rögzítőelem feldolgozása:
1. A gép fontos szerelőlapját CNC számítógépes gong numerikus vezérlő megmunkáló központ segítségével gyártják, biztosítva a nagy pontosságot és minőséget.
2. A feldolgozó alkatrészek szigorúan megfelelnek a mérnöki tervnek. Különféle megmunkálási folyamatokat, például marógépet, darálót, esztergagépet, huzalvágást és hőkezelést alkalmaznak az alkatrészek minőségének és pontosságának biztosítása érdekében. A feldolgozás után elvégzik a befogást, az elektromos szerelést és az üzembe helyezést.
3. A használt kábelköteg (tengely) Sai acél anyagból készül. A méret az ügyfél rendelkezésére áll. A gép csak tekercselő tengellyel van felszerelve a hatékony tekercselési műveletek érdekében.
